"Rapidinhas" - Gravador de PIC [Placas Escala 1:1]

Boas, senhores !!!

Como sempre as Rapidinhas salvando o forevis (saudoso Mussum) de todo mundo... inclusive o meu, ja que varias pessoas tem me pedido o projeto do gravdor de PIC.

Bom... está ai !
Placa do PICBurner - Lado do Cobre

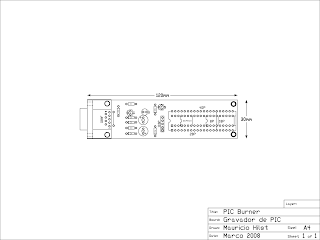

Placa do PICBurner - Posição dos Componentes


Placa do PICBurner - Indicações de Componentes


Imagens em BMP Escala 1:1 (não mude a extensão pra não perder a escala)
Placa BMP Escala 1:1

E os softwares que vocês vão usar...
Programas para o PICBurner

-------------------------------------------------------------------------------
Editado em 10/05/2011

Lista de Componentes:

R1 10K
R2 15K
D1 a 4 1N4148
D5 e 6 1N751 (Zener de 5.1V)
D7 Led 3mm (Verde, Vermelho ou Amarelo)
Q1 e 2 BC547

Soquetes DIP Variados ou barras de conectores... o que você achar melhor
DB9 ou usar direto com um cabo... o que você achar melhor

-------------------------------------------------------------------------------

Gente... caso DUVIDAS... senhores... DUVIDAS e não "mini-cursos"... ehehehehe
escrevam... ou usem o MSN...

Bem... é isso ai...

EU FAÇO EM CASA... FAÇA VOCÊ TAMBÉM !
eh isso ai... abraços
Mauricio Hilst

50 comentários:

RONALDO F. CAVALCANTE disse...

Olá Maurício
No último teste que fiz na bancada com a hobbycnc, sem carga, aconteceu o previsto: a controladora pifou.

Estou postando os dois vídeos nos fóruns que fiz durante o teste da controladora hobbycnc smc-u-xyz-v.2.0 na bancada, com o MACH2, sem carga nos motores que são os indicados pelo fornecedor da placa (7,5 kgcm, 3v, 2.4A, 1,8º , 1,2 ohms).

Para o meu desgosto, os transístores darlington tip122 queimaram durante o teste final. Você vai rir porque eu tomei susto durante a gravação do segundo vídeo.


http://www.youtube.com/watch?v=Iui9V4zEFmI

http://www.youtube.com/watch?v=ib2tmBHOBYs

Os transístores queimados não são parafusados no dissipador nem o dissipador é fixado na placa. Siplesmente preso pela peseudo cola. Para mim, um absurdo, tecnicamente!

Essa foto lhe dá idéia do absurdo.

http://picasaweb.google.com.br/ronaldofcavalcante/LABORATRIODEELETROELETRONICA#5287266696224313970

Vou estudar uma maneira de melhorar essa placa com a utilização de tip131 ou mosfet e divulgar para que outros não caiam na mesma armadilhar.

abrs.

ronaldo

Mauricio Hilst disse...

Prof Ronaldo !!! Salve Salve !!!

como sempre participação ativa no blog...

É... eu vi o susto... ehehehehe

bom... esses caras q te venderam a placa não tem noção de montagem... usaram cola tipo silicone... aff
se fosse usar algo q fosse pasta termica de verdade... ou mesmo a pasta termica com cola (muito boa por sinal)

tente apenas trocar os TIP122 queimados (pelo mesmo modelos é claro), troque essa colinha ridicula por pasta termina "de gente" e teste novamente...

agora os motores estarem com movimentos diferentes entre si... dai é configuração mesmo...
procure no MACH2 algo como SCALE q temos no TurboCNC...

me chame no MSN quando estiver com tudo isso ligado... a gente vai trocando screenshots e tentamos padronizar isso

abraço !
Mauricio Hilst

Man At Work disse...

Ola mauricio,


De inicio ja lhe dou meu obrigado pelo blog, uma coisa que muitos conheco e poder dar uma economia no bolco e o melhor poder fazer em casa.

Agora Voltando ao assunto que vei a postar esse comentario e que estou querendo fazer essa placa programadora que voce fez, mas eu estou com uma duvida sobre a parte dos posicionamentos dos componentes ja que voce colocou na imagem dos componentes o numero 28P sendo que so tem 40 pinos... de ante mao ja vou dizendo eu estou comecando AGORA a estudar eletronica nao tem nem 2 meses em casa, eu estou para inicia um curco agora dia 19 mas ja estou tentando montar minha bancada em casa ( titio pao-duro resolveu da uma forca e nao posso perde a deixa XD) ...mas em fim, seria possivel a postagem da placa ja pronta??

me add no msn se possivel skatista.maluko@hotmail.com

obrigado e continue em frente ta otimo o blog!!

Mauricio Hilst disse...

Companheiro "man at work" (q naum deixou o proprio nome mas tudo bem)...

os soquetes "diversos" são para o uso de varios modelos de PIC e ate mesmo aquelas memorias I²C (se naum me falhe a memoria)...

pode-se entaum gravar desde uma simples 12C508 (de 8 pinos), os classicos 16F84, até uma 16F877 de 40 pinos...

por isso varios soquetes "misturados"...

fotos da montagem... eu ate teria, mas minha versão montada ta um lixo ehehheh como era pra mim... fiz de qq jeito... com cabo e naum DB9 pra PCB...

fico feliz por tanta conversa produtiva sobre "tecnologia"...

obrigado por escrever, e por todos q leram...


att, Mauricio Hilst

PS: vou ficar sumido por alguns dias depois do dia 19/01... mas tentarei ler os emails mesmo fora.

mauro disse...

ola! não consigo imprimir o desenho da praca, gravador de pci em tamanho real, gostaria muito de o gravador de pci e futuramente faser uma maquina cnc para circuito impresso. obrigado!

Mauricio Hilst disse...

Mauro,

primeiramente obrigado pela visita,

quanto ao tamanho em escala 1:1 é simples...

quando vc der o download a imagem esta ja escalada... mas vc naum pode alterar ou redimensionar...

isso vai depender MUITO de ONDE vc vai abrir pra imprimir...
eu utilizo as ferramentas do Corel... mas tb pode ser feito pelo proprio visualizador do windows xp...
na hora da impressão selecione "impressão em escala 1:1"...
se não me engano ja é o bastante...

espero ter ajudado...

abraço
att, Mauricio Hilst

mauro disse...

OI! Mauricio me perdoa se eu estiver enganado, na placa aqui sitada progamadora tem um jamp q a original não tem? esta já ta terminada? obrigado.

Mauricio Hilst disse...

Mauro,

na verdade naum eh um Jumper... é um conector pra programacao de PIC q ja estão no circuito e naum podem ser retirados...

o projeto esta ai... completo e operacional...

eu mesmo utilizo uma "copia" dessas pra gravar meus PICs e nunca tive problemas...


caso mais duvidas escreva...

abraço
Mauricio Hilst

mauro disse...

oi! mauricio, mais uma ves obrigado pela atenção. já vo começa a minha graças a tua ajuda, parabéns pela sua iniciativa que DEUS te abençoi.

mauro disse...

ola! mauricio mas uma vez pesso a sua ajuda, pois vejo no seu blog a minha unica alternativa, pois a cada postagem que vc publica, acada pergunta que você faz questão de responder, vejo a sua vontade e a sua satisfação de compartilha seus projetos de, ver tudo isso funcionando a favor de somente ajudar aqueles que inicião, mesmo não ganhado na em troca, bom a minha nessecidade é de monta um circuito eletronico compreto p/ controla motores de passo desse tipo,
( Torque de 10Kgf/cm

- Motor de Passo Astrosyn 23km-c051
- Motor Voltage: 4.0 V
- Current / Phase: 2.0A
- Resistance / Phase: 2.0 Ohm
- Inductance / Phase: 4.4 mH
-Torque: 9,9kgf/cm
-1.8º por passo
-Motor unipolar 6 fios)
pois minha intenção é monta uma cnc de + ou - 60*40 de movimento livre, pra faser placa de circuito impresso, desenhos nem madeira e acrilico, se você puder me ajudar nesse projeto, te agradeço muito, bom já falei de mas, abraços.

Mauricio Hilst disse...

Mauro...

vamos la... acho melhor transferir seu comentario/questão pra um post mais adequado...

entaum copiei ele para o link segunite... veja a resposta lá...

http://eufacoemcasa.blogspot.com/2009/04/eletronica-eu-disse-eu-disse-q.html

mauro disse...

Ola! Mauricio montei o gravador de pci do seu blogger, mas na hora de gravar da erro 0000h, aparentementi esta correto a montagem, tenho duvida no cabo pois eu mesmo montei, ligando os pinos, 1fe no 1ma, 2fe no 2ma 3fe no 3ma etc.
Vc tem algum arquivo já testado por vc para que eu possa testar meu gravador? Obrigado.

Mauricio Hilst disse...

Ola Mauro,

bom... se vc estiver usando em WindowsXP isso pode ocorrer... CASO esteja no Win98 mesmo... seu cabo parece correto...

tem q ver certinho... pq esse PICBurner tem q instalar um "plugin" pra ele ser detectado no programa de gravação...

me dê mais detalhes quando ao procedimento q vc adotou e o erro q acontece...

aguardo
abraço

Gustavo disse...

Sou leigo em materia de PIC, mas muito me interessarai montar este gravador. Mas acho que é a pergunta trivial...rs. E os componentes, quais são?

J.Carlos disse...

Ramazzot
Ola tudo bem pessoal!
Gostaria de saber porque aparece este erro no PCW quando compilo o programa eu digito tudo correto com os videos que aprece noa internet mas sempre da este erro:
#DEVICE required before this line, oque é isto como resolver? Alguem sabe pode mandar email é este que estou deixando aqui em baixo obrigado à todos.
email:ramazzot2009@hotmail.com

Mauricio Hilst disse...

Ramazzot,

valeu da visita, cara, nunca vi dar esse erro...

muito provavel q vc esteja com problema no programa em sí... e não no programador ou na placa...

se vc quiser me descreva o seu procedimento completo de gravação...

desde a abertura do programa até a hora do erro...
só assim posso te ajudar melhor


Abraço
Mauricio Hilst

Diego disse...
Este comentário foi removido por um administrador do blog.
Diego disse...

Ola,tenho uma duvida em relação a ese gravador que vc publicou,eu montei um gravador do site feng3.com,não sei se vc conhece,porem não funcionou pois o autor diz que é necessario no minimo 7,5V na porta serial,porem não sei se medi corretamente e achei 6V, esse gravador tambem acontece a mesma coisa , ou funciona em qualquer pc que tenha porta serial. meu email diego.maga@gmail.com muito obrigado e aguardo resposta

Mauricio Hilst disse...

Diego,

valeu do comentario... bom... eu pensei nisso ja... e como eu disse pra outro cara... seria interessante testar esses gravadores com fontes externas... tanto os diretos em Serial quanto os com adaptadores USB...

eu não tive tempo disso ainda... mas pretendo testar logo...

se o seu gravador são esta dando a tensão correta... tente verificar os diodos zenner...

caso esteja tudo certo... acho q sua serial não tem "potencia" suficiente pro gravador...


espero ter ajudado.

Abraços

Tiago Arruda disse...

Tiago

Mauricio este gravador funciona bem mesmo sendo o win7? Onde posso arrumar o plugin pro gravador? Tambem so meio leigo na parte de hardware de projetos, a programaçao é mais facil pra mim.Realmente é um execelente post e uma ajuda impar comparada a que tem no resto da net.
Meu amigo tambem monto ela e me disse que nao estava reconhecendo o pic vou ver os detalhes e posto aqui pra gente poder discutir.
Obrigado

Mauricio HILST disse...

Tiago,

não recomendo em hipotese alguma o uso do Seven para qualquer acesso direto a porta, como o gravador de PIC ou mesmo sistemas de interface de CNC e maquinas via portas Paralelas ou Seriais...

Recomendo que utilize uma pequena partição da sua maquina ou um outro computador mais antigo com um sistema Win98 ou até mesmo o WinXP (com possibilidade de não funcionar mesmo assim)...

Agradeço a visita e o post, caso necessário escreva aqui ou diretamente para o email.

Obrigado !
Mauricio Hilst

gordopk disse...

vc nao poderia postar uma lista completa dos componentes?

Mauricio HILST disse...

gordopk,

se você abrir a última imagem vai perceber que os poucos componentes necessários pra montagem estão marcados nos devidos lugares...

mas vai a lista pra pra galera q gosta de tudo mastigado...
editei a postagem... releia o final vai ver a listagem básica

Mhluc disse...

Olá Maurício!
Parabéns pela sua iniciativa e postagens.
Pretendo montar o programador de PIC (PicBurner) apresentado, porém gostaria de alterar o lay-out, não utilizaria o proposto por você. Para isso, ajudaria muito o esquema do gravador.
Desde já obrigado.
Mario.

Mauricio HILST disse...

Mario,

primeiramente obrigado pela visita e por aprovar o blog...

vamos la.. quanto ao diagrama ainda não consegui parar pra extrair ele... pretendo fazer isso estes dias... assim resolvo seu problema e dou proceguimento a um projeto de teste que tenho nesse circuito...

bem... faço isso o quanto antes e posto aqui...

Abraço !
Att, Mauricio Hilst

Mhluc disse...

Obrigado pelo pronto retorno.
Pensei que vc tivese o diagrama pronto.
Não se preocupe, eu extraio a partir das placas, o circuito é simples.
Se vc preferir eu posso enviá-lo, apenas me indique como.

Um abraço e sucesso.
Mario.

Mauricio HILST disse...

Mario,

aqui o link do novo post onde você pode pegar o diagrama eletrônico do gravador de PIC... espero que esteja certo e q possa te ajudar...

http://eufacoemcasa.blogspot.com/2011/11/rapidinhas-gravador-de-pic-diagrama.html

fique a vontade para escrever e comentar...

Abraço !
Mauricio Hilst

Mhluc disse...

Olá Maurício,

Muito legal de sua parte extrair e divulgar o diagrama, valeu.
Um detalhe, a resolução está muito baixa, não dá pra ver os valores dos componentes e nem as conexões direito.
Se der, poste com uma resolução maior.

Um abraço e muito obrigado.
Mario.

Mauricio HILST disse...

Mario,

tente novamente... e se possivel poste as perguntas la no novo post...

resolvi o problema da resolução... clicke na imagem com o botão do meio ou com o direito e peça pra abrir em outra aba...

assim você pode ver a imagem ampliada ao maximo...


bom proveito do material...
e se puder confira as ligações pra mim...


Abraço
Mauricio Hilst

Éder Richard disse...

Pessoal, estou com problemas na gravação, sempre da o erro na linha 00000 na verificação final.

Alguém sabe me falar a configuração certa para montar o cabo serial, coloquei DB9 na duas pontas, e soltei o fino nos pinos assim: 2-2, 3-3, 5-5, 6-6, 7-7, 8-8, eu ignorei os pinos 1,4,9(inforação na net de pinos menos importante, meu cabo é de 6 vias). Alguem poderia me ajudar.


Abraços a todos
Éder Richard
Embu-SP

Mauricio HILST disse...

Éder,

substitui a ligação do pino 2-2 pelo 4-4... o pino 2 não é utilizado nesse circuito... mas o 4 é...

as vezes "pinos menos importantes" em circuitos comuns não são só isso em circuitos específicos...

confira o circuito no link http://eufacoemcasa.blogspot.com/2011/11/rapidinhas-gravador-de-pic-diagrama.html

como peço no blog... "leia todos os posts relacionados ao tema... as respostas podem estar por ai..."


Att, Mauricio Hilst

koren kamaleao disse...

oi to com uma duvida no esquema aparece que tenho que usar um diodo de d5 e d6 de 7,5v e no layout me diz pra usar um de 5,1 v qual eu devo usar pra programa o pic 16f877a

Mauricio HILST disse...

Kamaleão...

realmente você esta certo postei informações descordantes aqui...

pelo que me lembro os zeners são de 5.1V mesmo...

mas seria interessante testar com 5.1V e se não funcionar mudar pra 7.5V não estou com condições (espaço fisico) pra testar isso agora...

mas assim q for possivel faço o teste e altero aqui os dados...

muito obrigado pelo toque...


Abraço
Mauricio Hilst

koren kamaleao disse...
Este comentário foi removido pelo autor.
koren kamaleao disse...

e que to fazendo um modulo de bateria e so falta programar o pic pra ver se fucionar ai so falta mais um diodo de 5,1 v do esquema que vc postp vlw pela ajuda

koren kamaleao disse...

eu queria saber se ja ta espelhado ou tem que espelhar o desenho

Mauricio HILST disse...

Kamaleão,

se você vai fazer a placa por transfer térmico, é só imprimir... se vai fazer a mão tem q espelhar sim.


Att, Mauricio Hilst

koren kamaleao disse...

pow eu nao sabia que tava ja espelhado e espelhei de novo kkkk vou ter que levar de novo e imprimir como ja ta ne

Mauricio HILST disse...

Na verdade ele esta exibido por cima... se você reparar nas outras imagens vai ver...

mas quando se faz por transfer, é assim que se imprime...

pra na hora de transferir ele inverter...

koren kamaleao disse...

desculpa entao na hora de imprimir na sua imagem natural eu tenho que pedir pra espelhar todas elas ne e isso brigado pela dica

koren kamaleao disse...

eu queria sabe nao tenho cabo serial mais tenho um mause seria e queria saber se pode solda os fios que sao so quatro

koren kamaleao disse...

a queria sabe aqui fala pra usar dois capacitor de 100 uf de 16v e eu tenho dois de 100 uf de 25v pode usar esse de 25v

koren kamaleao disse...

OI EU QUERIA SABER SE QUANDO LIGAR A PLACA NA ENTRADA SERIAL ELA JA ACENDE OU SO QUANTO TERMINAR DE PROGRAMAR

Mauricio HILST disse...

ta dificil eihn kamaleão...

1. cabo de mouse não utiliza os mesmos fios que o gravador, obviamente não irá funcionar;

2. Capacitores de 100uF x 25v servem pois são maiores...

3. o LED só se acende quando o programa esta gravando o PIC... e volta a apagar quando esta "parado"

koren kamaleao disse...

e eu vi entao soltei nove fios na placa e na outra ponta um bd9f

Mauricio HILST disse...

se a montagem foi feita corretamente... pode funcionar.

? disse...

Poderia nos disponibilizar o circuito? quero desenvolver minha própria placa :D, abraco

Mauricio HILST disse...

... como eu peço no blog "NÃO SE ESQUEÇA DE LER OUTROS POSTS RELACIONADOS COM O TEMA E SEUS COMENTÁRIOS"...

http://eufacoemcasa.blogspot.com.br/search/label/pic

nos Posts Relacionados vc vai encontrar o diagrama...

Abraço

massa the best disse...

Olá,boa noite
Gostaria de saber se tem como colocar uma fonte externa neste gravador pois estou usando um convessor usb/rs232 e em algumas literaturas que encontrei sobre estegravador é que ele precisa de uma tensão de +- 7,5 vcc e minha usb só fornece 5vcc não sendo possivel fazer a gravação do pic, o erro que aparece é o seguinte(00000h)caso ja tenha visto isto ou se puder me dar alguma dica fiqcarei muito grato
ATT: Rodrigo

Mauricio HILST disse...

Rodrigo,

não consegui ainda fazer ele funcionar com fonte externa pra servir com o adaptador USB-Serial... tb tenho essa ideia... mas não consegui executar ainda...

muita correria...

o erro q esta dando é proveniente da falha mesmo... pois o adaptador USB não tem "força" suficiente pra tocar o gravador no conversor...

a ideia é mesmo uma fonte externa...
veja o outro post com o diagrama do gravador... veja se vc tem alguma chance de testar... e se possivel poste la o resultado..

Link: http://eufacoemcasa.blogspot.com.br/2011/11/rapidinhas-gravador-de-pic-diagrama.html

Abraço
Mauricio Hilst
