Projeto N°02 - Fresa CNC - A Eletrônica (CORRIGIDO)

Salve, senhores (e também senhoras ?!?) visitantes deste humilde blog...

como muita gente tem pedido (ahhh que mentira ehhehhe ninguem manda mais emails nem adiciona no MSN)

aqui a parte eletrônica do projeto... COMPLETA !
incluindo firmware para os PICs, placas dos circuitos, esquemas, etc

bom... sem muito lero-lero hoje, vamos direto ao assunto.

ao contrario de outros projetos na internet, utilizei um conector Centronix DB36, como os utilizados nas impressoras (pegue de uma que vc vai desmontar pra tirar peças)... assim fica mais facil de conseguir um cabo pra ligar a interface no computador, pois serve o proprio cabo da impressora... ou utilizar aqueles adaptadores "USB - Paralela" se você for rodar com outro programa CNC q não seja o TURBOCNC que roda somente em DOS, falaremos disso depois.

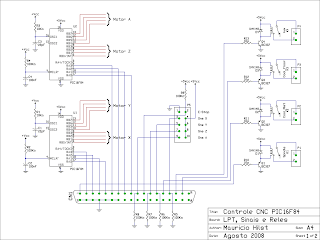

Diagrama Interface e Reles:


Diagrama Drivers e Fonte de Entrada:

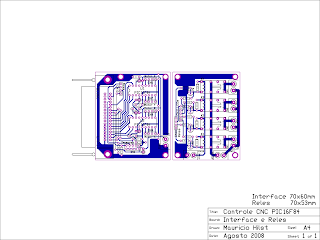

Placa Interface e Reles - para visualização e montagem:

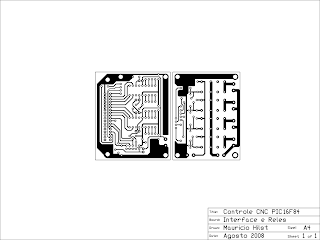

Placa Interface e Reles - para construção da placa:


Placa dos Drivers de Motores - para visualização e montagem:


Placa dos Drivers de Motores - para construção da placa:


a lista de componentes, como ja havia postado anteriormente, mas pra completar:


bla bla bla... etc...

aqui o link pra download de tudo isso e mais um pouco em PDF:
Fresa CNC - Manual Eletronica Completa (eufacoemcasa.blogspot.com).pdf

mais uma vez o link [CORRETO] do manual de Drivers e Motores de Passo:
Motor de Passo & Calculo de Driver.pdf

e também o firmware para o PIC 16F84 que fará os passos dos motores...
.ASM pra quem conhece um pouco de PIC e .HEX direto pra gravar pra quem não liga pra isso e quer mesmo é ver tudo funcionando:
Fresa CNC - Firmware PIC16F84.zip


espero que todos entendam... caso não, me escrevam...

EU FAÇO EM CASA... FAÇA VOCÊ TAMBÉM !
eh isso ai... abraços
Mauricio Hilst

Na correção foram retiradas as seguintes imagens:
