muita gente ja vinha pedido, então peguei umas horas aqui e extrai o diagrama eletrônico do Gravador de PIC, assim todo mundo pode construir a placa que achar melhor com a mesma base eletrônica e usando os mesmo programas pra gravar...

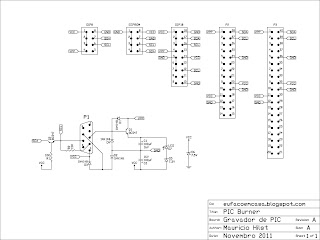

segue abaixo a imagem...
O primeiro post sobre o gravador de PIC estão aqui... pra quem não viu ou quer conferir...
http://eufacoemcasa.blogspot.com/2009/01/rapidinhas-gravador-de-pic.html
Caso algo esteja errado por favor me avisem...
Abraçoa todos e bons projetos...
Att, Mauricio Hilst
5 comentários:
Só uma dúvida, o terminal número 5 do conector DB-9 não seria o GND?
Não... esse gravador utiliza uma fonte de energia derivada do pino de TX do serial...
Em primeiro lugar parabéns pelo teu blog , muito legal...
Sou um curioso em eletrônica com muita vontade de aprender mas infelizmente com muito pouco tempo para isso, sou professor ( já viu professor ter tempo heheheheh!)
Então deixa eu te perguntar umas coisinhas:
Funciona num Pic de 14 pinos, por exemplo o 16f676 (é que não vi a disposição para tal nos esquemas)
Em qual o sistema operacional posso usar, xp, 7 ...?
Qual o software recomendado. Funciona com o MPLAB?
Peço desculpas se fiz alguma pergunta boba e de antemão agradeço a tua atenção.
Paulo Chaplin,
sei bem como é... também sou professor hehehe
vamos la...
se funciona pro 16F676, provavelmente sim... mas nunca testei... o sistema operacional eu recomendo Win98 mesmo... que é garantido que o gravador vá funcionar corretamente...
Software, eu uso o simples bloco de notas, gero os programas .ASM e compilo com o ASM2HEX ou algo assim que esta contido no pacote que disponibilizo o link aqui mesmo...
bem, agradeço então as boas palavras e a visita ao blog, caso necessário pode escrever...
Abraço
Mauricio Hilst
